達成と虚脱

プログラミング→なかなか取れないバグに遭遇→あの手この手でデバグ→やっと解決→堰を切ったように作業が進む→達成感→そして虚脱感→一度寝たけどヤル気が回復しない[いまココです]。

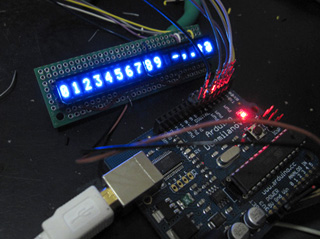

Avago Smart Display

6 thoughts on “達成と虚脱”

  2. あとでメールしますw > arms22

  4. おほほ。これはAvagoのスマートディスプレイシリーズのひとつで、HCMS-2819という型番です。高さ1cmの小型マトリクスLEDですな。1モジュールあたり8桁なんですが、それを2つカスケード接続しています。
    http://www.avagotech.co.jp/pages/en/led_displays/smart_alphanumeric_displays/serial_interface/hcms-2819/
    青は入手しにくいかもしれませんが、他の色はRSに在庫があるようです(Avago HCMSで検索してみてください)。シリアルタイプとパラレルタイプがあり、今回はシリアルを使ってます(パラレルタイプは鈴商で見かけたこともあります)。

    Arduino用のコードを貼っておきます。サンプルコードが全然見つからなかったので、データシートから想像して書いたものです。なので、変なことをしているかも。フォントの部分は、ArduinoのGLCDライブラリから一部引用しています。
    http://www.arduino.cc/playground/Code/GLCDks0108

    // Avago HCMS-2819 blue display 8+8 (cascaded)

uint8_t font[] = {
  // font data (5 * 42 = 210bytes)
  0x3E, 0x51, 0x49, 0x45, 0x3E,// 0
  0x00, 0x42, 0x7F, 0x40, 0x00,// 1
  0x42, 0x61, 0x51, 0x49, 0x46,// 2
  0x21, 0x41, 0x45, 0x4B, 0x31,// 3
  0x18, 0x14, 0x12, 0x7F, 0x10,// 4
  0x27, 0x45, 0x45, 0x45, 0x39,// 5
  0x3C, 0x4A, 0x49, 0x49, 0x30,// 6
  0x01, 0x71, 0x09, 0x05, 0x03,// 7
  0x36, 0x49, 0x49, 0x49, 0x36,// 8
  0x06, 0x49, 0x49, 0x29, 0x1E,// 9
  0x00, 0x00, 0x00, 0x00, 0x00,// (space)
  0x08, 0x08, 0x08, 0x08, 0x08,// -
  0x00, 0x50, 0x30, 0x00, 0x00,// ,
  0x00, 0x60, 0x60, 0x00, 0x00,// .
  0x04, 0x02, 0x3f, 0x02, 0x04,// (arrow)
  0x32, 0x49, 0x79, 0x41, 0x3E,// @
  0x7E, 0x11, 0x11, 0x11, 0x7E,// A
  0x7F, 0x49, 0x49, 0x49, 0x36,// B
  0x3E, 0x41, 0x41, 0x41, 0x22,// C
  0x7F, 0x41, 0x41, 0x22, 0x1C,// D
  0x7F, 0x49, 0x49, 0x49, 0x41,// E
  0x7F, 0x09, 0x09, 0x01, 0x01,// F
  0x3E, 0x41, 0x41, 0x51, 0x32,// G
  0x7F, 0x08, 0x08, 0x08, 0x7F,// H
  0x00, 0x41, 0x7F, 0x41, 0x00,// I
  0x20, 0x40, 0x41, 0x3F, 0x01,// J
  0x7F, 0x08, 0x14, 0x22, 0x41,// K
  0x7F, 0x40, 0x40, 0x40, 0x40,// L
  0x7F, 0x02, 0x04, 0x02, 0x7F,// M
  0x7F, 0x04, 0x08, 0x10, 0x7F,// N
  0x3E, 0x41, 0x41, 0x41, 0x3E,// O
  0x7F, 0x09, 0x09, 0x09, 0x06,// P
  0x3E, 0x41, 0x51, 0x21, 0x5E,// Q
  0x7F, 0x09, 0x19, 0x29, 0x46,// R
  0x46, 0x49, 0x49, 0x49, 0x31,// S
  0x01, 0x01, 0x7F, 0x01, 0x01,// T
  0x3F, 0x40, 0x40, 0x40, 0x3F,// U
  0x1F, 0x20, 0x40, 0x20, 0x1F,// V
  0x7F, 0x20, 0x18, 0x20, 0x7F,// W
  0x63, 0x14, 0x08, 0x14, 0x63,// X
  0x03, 0x04, 0x78, 0x04, 0x03,// Y
  0x61, 0x51, 0x49, 0x45, 0x43 // Z
};

#define DAT 4
#define CLK 5
#define CE 6
#define RS 7
#define RESET 8

void setup() {
  pinMode(DAT, OUTPUT);
  pinMode(CLK, OUTPUT);
  pinMode(CE, OUTPUT);
  pinMode(RS, OUTPUT);
  pinMode(RESET, OUTPUT);
  digitalWrite(DAT, LOW);
  digitalWrite(CLK, LOW);
  digitalWrite(CE, HIGH);
  digitalWrite(RS, LOW);

  // reset first
  digitalWrite(RESET, LOW);
  delay(1);
  digitalWrite(RESET, HIGH);

  // initialize control registers
  delay(10);
  digitalWrite(RS, HIGH);
  digitalWrite(CE, LOW);
  shiftOut(DAT, CLK, MSBFIRST, 0b01001101); // Word_0: wakeup, 7% duty
  shiftOut(DAT, CLK, MSBFIRST, 0b01001101); // Word_0: wakeup, 7% duty
  digitalWrite(CE, HIGH);
  digitalWrite(CE, LOW);
  shiftOut(DAT, CLK, MSBFIRST, 0b10000001); // Word_1: simultaneous mode
  shiftOut(DAT, CLK, MSBFIRST, 0b10000001); // Word_1: simultaneous mode
  digitalWrite(CE, HIGH);
  digitalWrite(RS, LOW); // back to data mode
  delay(10);
}

void loop() {

  // test with dot register
  digitalWrite(CE, LOW);
  for(char i=0; i<16; i++) {
    for(char j=0; j<5; j++) {
      shiftOut(DAT, CLK, MSBFIRST, font[i*5+j]);
    }
  }
  digitalWrite(CE, HIGH);

  delay(500);
  digitalWrite(CE, LOW);
  for(char i=10; i<26; i++) {
    for(char j=0; j<5; j++) {
      shiftOut(DAT, CLK, MSBFIRST, font[i*5+j]);
    }
  }
  digitalWrite(CE, HIGH);
  delay(500);
}

  5. しまった。
    秋葉原にいくまに見ておけば良かった。。
    共立電子で扱ってくんないかな。。

  6. どうもありがとうございます！
    私はFPGA派なので シリアル パラレルは悩みどころだなぁ…
    あと、青はやっぱりカッコいいなぁ…
